HLDF800微机智能保护系统

发电机保护：HLDF801/HLDF802

产品概述：

系列微机发电机成套保护装置集成了小型发电机的全套电量保护，主保护和后备保护共用一组TA，。装置能方便地满足厂站综合自动化系统的要求。

微机发电机成套保护测控装置主要适用于50MW及以下容量的小型发电机和大中型同步电动机的保护、测控和操作。

应用概述:

发电机差动保护： HLDF801

发电机后备保护： HLDF802

产品功能：

发电机差动保护，含差动速断和比率差动

发电机复压过流保护（不带方向元件）

基波零序电压定子接地保护（95％定子接地保护）

三次谐波电压定子接地保护（和基波零序电压判据一起构成100％定子接地保护）

转子一点接地保护（乒乓原理）

转子两点接地保护（乒乓原理）

定时限定子对称过负荷保护，含定时限、反时限

发电机负序过负荷保护，含定时限、反时限

低励、失磁保护

过电压保护

逆功率保护，设1段告警段，1段跳闸段

程跳逆功率保护

起停机保护

机端大电流闭锁选跳

TV断线判别

TA断线判别

差流越限报警、差流越限记录、相电流越限记录

带操作闭锁和防跳的断路器操作回路、故障录波



主变保护：HLDF803/HLDF804

产品概述

◆保护、监视功能一体化

◆支持电力行业通信标准DL/T 667-1999

◆支持电力行业通信标准DL/T 860.81、DL/T 860.92

应用概述:

主后一体化： HLDF803

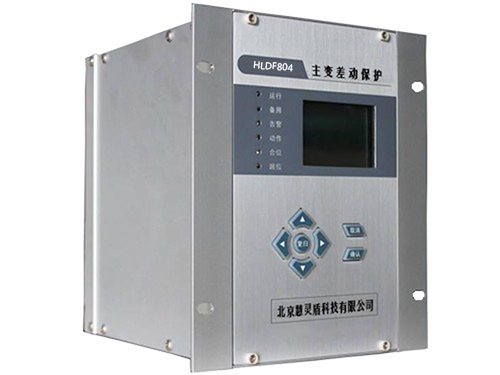

差动保护：主变差动保护 HLDF804

高后备保护： 用于高(中)压侧后备保护  HLDF805

低后备保护： 用于高低压侧后备保护  HLDF806

功能：

纵差差动速断，纵差差动保护，纵差故障分量差动，复压方向过流保护，复压过流保护，零序方向过流保护，零序过流保护

综合保护装置： HLDF807

产品概述：

系列保护测控装置由线路保护，变压器保护，电容器保护，电抗器保护，备用电源自投，电动机保护等组成，采用32位CPU将保护、测控、通信功能集成于一体

应用概述：

保护测控装置可用于110kV及以下电压等级的电网和发电厂厂用电系统，适合与变电站综合自动系统或电厂电气自动化系统配套。装置可以组屏集中安装，也可直接安装于开关柜上进行分散式控制。

产品功能：

三段式过流保护(可经复合电压启动,可带方向) / 三段式零序过流保护(可带方向) / 过负荷保护 / 重合闸 / 检同期手合 / 合闸加速保护 / 低周减载 / 低压减载 / 小电流接地选线 / 测量



稳控装置:   HLDF808

产品概述：

由单片机实现的数字式安全稳定控制装置 ，集就地测量、判断、控制及远方通信功能于一体

◆ 根据电网故障电气量（低频、低压、过频、过压、零序过压），解列地方电源。

◆ 采用透明化设计，内部元件在系统故障时的动作过程可以全息再现，便于故障分析。

◆ 灵活的通信接口方式，可提供三路以太网和三路串口通讯，通讯规约可根据需要灵活组态扩展配置

◆ 采用高频处理器，大容量存储器，以满足装置高性能的需求

◆ 强大的故障录波功能，快速闪存可以保存最多100次事件、100次的故障录波报告

应用概述：

可安装在接入分布式电源的公网侧变电站

可安装在有地方小电源接入的变电站侧

功能：

1)自动识别系统运行状态和运行方式。

2)故障判断。判断本厂站出线、主变、机组、母线的故障类型，如单相瞬时、单相 永久、两相短路、三相短路等。 另外，装置也可检测过负荷，低周低压，高周过压等系统事故。

3)定值区自动切换、定值修改。装置能存储多套定值。装置根据运行方式自动 切换到相应的定值区。对安全稳定控制装置不能自动识别的运行方式（比如特殊运 行方式、应急方式等）可以通过硬压板等人工干预方式进行定值区的选择。

4)就地和远方管理系统通信。

5)厂站间通信。装置可采用全双工高速数字通道接口，用于不同厂站的安全自动装 置之间交换信息。

6)测试接口。

7)独立功能的投退。

8)包括通道（通信）等独立功能可以通过压板独立投退；

9)通过软/硬压板投退可实现总出口闭锁回路投退。

10)装置具有完善的人机对话功能，可通过面板上的键盘执行各种命令

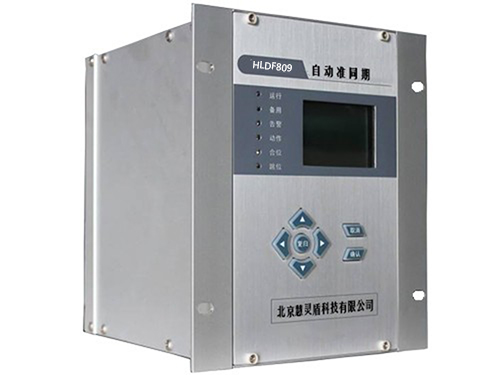

自动准同期装置： HLDF809

产品概述：

数字式自动准同期装置，适用于发电机并网及线路检同期合闸操作。装置配置半自动准同期并列、自动准同期并列、检无压并列等功能，可识别差频及同频并网方式，可对发电机进行调频、调压控制，检测同期条件满足时，发出同期合闸命令。

应用概述：

数字式自动准同期装置，可以支持8个同期点，不同的同期点可以采用不同的定值等，能够满足大中型水火电厂或各级变电站的应用

产品功能：

数字式自动准同期装置提供的同期功能包括：

远方准同期―――装置处于远方同期方式，由开入选择同期点，由开入启动同期装置，装置自动完成同期合闸过程；

就地准同期―――装置处于就地同期方式，由面板把手选择同期点，由面板把手启动同期装置，装置自动完成同期合闸过程；

同期闭锁功能――装置具有同期继电器闭锁功能，只有当任一侧无压或两侧电压满足压差、频差、角差条件后，接点闭合；

8个同期点―――每个同期点单独进行调压和调速，也可不调。

另外还包括以下异常告警功能：

系统侧电压低报

待并侧电压低报警

定值区号错报警

待并侧过电压报警

同期失败原因报警

同期点数出错报警

调节失败告警



无扰动快切装置： HLDF810

产品概述:

厂用电源快速切换装置在发生失电的情况下，可以确保系统在短时间内自动从主母线切换到备用母线上，从而避免因生产过程间断而引起的重大损失。

应用概述:

厂用电源快速切换装置可适用于不同的开关配置方式。一）、双断路器配置方式, 双进线加母联的配置方式,双备用电源配置方式

产品功能:

·各种情况（正常情况，事故情况）下实现工作电源与备用电源之间的双向切换

·快速切换、同期判别切换、残压切换、长延时切换四种切换条件

·应用以电流为判据的新快速切换原理，快速切换成功率更高

·串联、并联、同时三种切换方式可供选择

·单操功能，具有同期或无压合电源开关的功能

·装置配有专门的模拟断路器插件，对装置的逻辑测试无需接入现场开关接点，方便现场调试

·支持备用电源高压侧开关冷态(不带电)运行或热态(带电)运行

·母线PT小车检修闭锁母线低电压切换功能

·PT断线报警

·事故追忆、打印及完善的录波功能



远动服务器： HLDF811

产品概述

采用嵌入式硬件平台，无旋转部件

◆ 采用Linux操作系统

◆ 采用分层、分布式体系架构，遵循模块化设计原则，应用可以分散部署，具有良好的开放性、可靠性和可伸缩性

◆ 支持双机双网等各种配置和组网方式，能够满足不同规模厂站监控系统的不同要求

◆ 采用多进程设计，使用开放的进程间通信协议、方便系统扩展

◆ 支持脚本计算和控制功能，能够实现基本数学运算和逻辑运算，并具备复杂逻辑控制能力

应用概述

◆ 35kV~1000kV各电压等级变电站自动化监控系统通信网关机

◆ 电厂升压站NCS网络控制系统远动工作站

◆石油、化工、冶金、煤矿等厂矿电气监控系统远动工作站

◆ 新能源领域远动工作站





规约转换器： HLDF812

产品概述

◆采用嵌入式硬件平台，无旋转部件

◆ 采用Linux操作系统

◆ 丰富的通讯接口，满足多种通信接口要求

◆ 采用分层、分布式体系架构，遵循模块化设计原则，具有良好的开放性、可靠性和可伸缩性

◆ 采用开放式设计，具有良好的可移植性

◆ 采用多进程设计，使用开放的进程间通信协议、方便系统扩展

◆ 提供简单易学的WEB页面方式的人机界面，实现系统日常维护和实时监视功能

应用概述:

35kV~1000kV各电压等级变电站内通信规约转换装置

◆电厂升压站内通信规约转换装置

◆石油、化工、冶金、煤矿等厂矿电站内通信规约转换装置

产品功能:

站内通信

◆数据监视

◆协议转换

其它装置型号：

 ◆非电量保护装置： HLDF813

◆综合测控装置：HLDF814

◆电压并列监测装置：HLDF815



跨平台监控软件： HLDF800

产品概述: HLDF800

◆具备跨平台能力，可以平滑的运行于不同硬件平台（服务器、工作站、PC机）及多种操作系统（Unix、Linux、Windows）之上，同时保持系统的功能、界面、操作和维护的一致性

◆“1+N”多机容错

◆  基于元数据、元规则的动态建模技术，可满足不断发展的电力自动化应用需求

◆  采用历史数据超级缓存技术，具备历史数据自恢复能力

◆ 满足变电站、石油、化工等领域应用的数据容量和数据处理能力

◆提供良好应用的二次开发接口

应用概述：

35kV~1000kV各电压等级变电站自动化监控系统

◆ 电厂NCS升压站网络控制系统

◆ 电厂ECMS电气控制管理系统

◆ 风电场、光伏电站监控系统

◆ 石油、化工、冶金、煤矿等厂矿电气监控系统

◆ 工业领域调度集控站自动化系统

功能：

数据采集与处理（SCADA）	*
支持IEC 61850	*
支持IEC 60870-5-104	*
前置采集调度管理
数据辨识
拓扑着色	*
电网运行状态可视化监视	*
一次设备状态可视化监视	*
控制操作	*
顺序控制	*
站域控制	*
一体化五防操作票	*
智能操作票
电压无功优化控制（VQC）	*
小电流接地选线	*
CVT运行监视	*
支持 SNTP对时	*
支持跨安全隔离装置间的数据通信
智能告警及事件记录	*
故障信息综合分析决策	*
保护设备管理	*
事故追忆	*
全景事故反演	*
故障录波分析与处理	*
保护故障简报	*
历史信息检索	*
报表管理与打印	*
告警直传	*
远程浏览	*
WEB发布与浏览	*
自动发电控制（AGC）
自动电压控制（AVC）
网络拓扑
状态估计
潮流计算
负荷预测
配网拓扑分析
故障预演分析
GIS功能
故障诊断、隔离及恢复
停电管理
调度计划管理
