HLDG200系列GIS在线监测

产品组成：HLDG-201特高频GIS局放在线监测、HLDG-202 SF6微水密度在线监测、HLDG-203 SF6气体泄露在线监测、HLDG-204 GIS分相开关特性监测、HLDG-205 GIS三相开关特性监测、HLDG-200综合监测诊断单元。

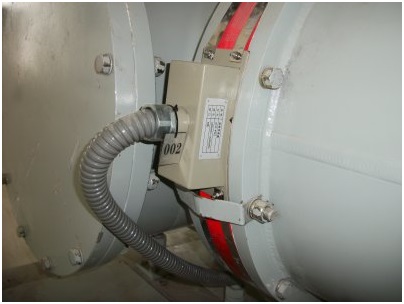

一、HLDG-201特高频GIS局放在线监测

局放在线监测装置为变电站GIS局放实时在线监测装置，主要适用于110kV及以上电压等级的数字化变电站的局放在线监测、分析等，实现变电站检修数字化。

性能特点

灵敏度高。对金属颗粒和浮电位体放电的检测灵敏度可达5PC，能准确检出电晕、爬电所放出局部放电。

稳定性好。选用优质传感器，外接噪声传感器和特定滤波器，采用先进的检测技术，配合软件处理技术，使抗干扰性强，有效提高了仪器的稳定性。

判断准确。本装置实时连续采样，当检测到的局部放电信号同时满足设置的“阀值”、“密度”和“可信度”时，才判为异常，提高了判断的准确性。

完善的数据分析功能。装置具有完善的记录，分析GIS运行过程中发生的局放现象，判定局放发生、发展规律，为检修提供依据。

后台电脑软件显示。

本装置采用RS485通信，通信距离长、可靠。

装置实时检测并显示电力设备中的局部放电现象，可以判定金属颗粒、悬浮电位、内部电晕、固体绝缘内部缺陷、固体绝缘表面脏污等典型缺陷产生的局部放电信号；采用全数字化高速局放信号采集处理芯片，传感器检测频带可达到2GHz，并可根据需要选用其间的子频段；检测中心频带驻波比：＜2.0。

基本功能

1局部放电定位

装置提供局部放电初步定位功能，定位精度为GIS设备某个气室，或变压器内某一范围。UHF信号传播过程中衰减比较快，离开放电源的距离不同，放电信号的幅值显著不同，因此，通过比较UHF放电信号的幅值可以进行放电的粗略定位。

2局部放电类型识别

装置具有局部放电模式库和识别算法，提供背景噪声、典型干扰和局部放电类型识别功能。

3局部放电严重程度判定

装置基于局部放电信号的幅值、发生频度、类型和发展趋势，对局部放电的严重程度作出判断，显示故障信号及故障严重性报警，为绝缘状态诊断提供重要判据。

4数据存储和远传

装置能够根据后台软件设定的时间和项目保存局部放电检测的历史数据，提供数据备份和恢复功能，数据存储时间不小于6个月。

5通信要求

装置监测数据通过RS485通信方式接入变电站综合处理单元。

二、HLDG-202 SF6微水密度在线监测

适用于各种电压等级的SF6断路器、GIS、AIS等设备SF6气体的微水、压力和温度的在线测量，实现无排放、环保、安全、实时、远程等先进的动态监控，以满足电力配网自动化和设备状态检修的需要,为电网的智能化建设预留接口。

功能：

● 无排放，环保，经济，安全，可靠

● 在线监测SF6断路器或组合电器中微水、压力、温度等参数

● 实现微水的压力与温度补偿，使微水数据真实可靠

● 采用具有多种技术和自校准功能的传感器

● 采集单元能在不影响主设备状态下投运、退出，不影响主设备的正常运行

● 采集单元内部运用内循环技术，大幅提高采样精度

● 内置密度继电器无源输出，可设闭锁/报警/超压的动点值

● 全封闭设计，防水防尘，抗高频干扰，适用于室内外

● 多种阀门接头，安装拆卸方便，节省维护费用

系统主机

系统主机用于现场的的数据采集、记录。采用彩色液晶显示，字迹清晰，显示现场某号开关A、B、C相SF6气体的水分、温度、压力等内容一目了然，可预设门限输出报警、闭锁信号，通过RS485或以太网与后台进行数据通信。

采集单元

SF6采集单元为智能综合型，内部采样池能在运行中按要求进行循环，本体通过专用的SF6阀门连接被监控的设备，同时本体提供一个补气接口，保持设备接口不变，采集单元可实时测量设备内SF6的微水、压力和温度等相关参数并通过RS-485通讯模块传输至系统主机或后台计算机。

后台软件

在系统主机分析采集数据后，远程遥控遥测等功能，海量存储的数据中心，绘制状态变化趋势图，也可将监测数据实时上传至变电站、城市中心乃至更上级监控中心，真正实现智能电网基础设施的建设。

三、HLDG-203 SF6气体泄漏在线监测

SF6气体泄漏报警系统利用二氧化碳激光器、窄带滤光片、高灵敏低噪声光电探测电路、稳定的光斩波器、参考光路和开放式光路结构等先进的设计方法和技术实现了对待测区域中SF6气体浓度的实时、在线、开放式高灵敏红外激光光谱遥测。 SF6气体泄漏报警系统克服了传统的SF6检测仪必须进行采样，从而只能实现点式测量的弱点，采用开放式光路，不需要采样就能测量区域中SF6气体的浓度；集气体分析、模拟量输入、开关量输入、协议转换、通信接口转换、传输和开关量输出控制等功能于一体，覆盖了工业控制及监测系统的现场采集所需功能，能根据各种应用场合的具体要求进行灵活配置的智能型采集系统。

SF6气体泄漏报警系统综合运用了开放式光路高灵敏中红外激光吸收光谱技术、数据采集处理、通信技术于一体的开放系统平台，它的所有功能均采用模块化设计，便于工程安装及工程维护。系统自身带有自动浓度校准功能，不需要额外的定期校准。

产品参数：

     1、SF6气体检测灵敏度： ±1ppm（激光变送器） ±5%设置值（电化学传感器）
     2、氧气检测浓度： 1～25U%（带数显功能）
     3、氧气浓度报警门限 可调
     4、氧气测量精度 ：<0.5%（0.4%,O2在21%时）
     5、温度显示范围 ：-25～99℃
     6、温度测量精度： <0.5%
     7、温度报警门限： 可调
     8、湿度显示范围： 0～99%RH
     9、湿度测量精度： <3%
    10、湿度报警门限： 可调
    11、输 入 电 压： 176～265VAC
    12、报警输出点： 2A
    13、风机输出触点电源： 380VAC 32A

    14、通 讯 RS-485或者以太网

四、HLDG-204  GIS分相开关特性监测

HLDG-204型断路器机械特性在线监测系统适用于各厂矿、企业、发电厂、变电站中电压等级为550kV及以下的断路器设备，主要对断路器的分合闸位置指示、分合闸线圈电流波形、储能电动机电流波形、分合闸时间速度行程、动作次数等实时监测和运算处理。在断路器运行异常时记录变化的参数量，从而分析判断断路器的电气与机械特性是否正常，保证电力系统电网的安全运行，早期发现断路器的电气、机械、回路异常，提供了可靠的数据参考，从而提高了对断路器的运行管理水平。

技术参数

五、HLDG-205  GIS三相开关特性监测

HLDG-205型断路器机械特性在线监测系统适用于各厂矿、企业、发电厂、变电站中电压等级为550kV及以下的断路器设备，主要对断路器的分合闸位置指示、分合闸线圈电流波形、储能电动机电流波形、分合闸时间速度行程、动作次数等实时监测和运算处理。在断路器运行异常时记录变化的参数量，从而分析判断断路器的电气与机械特性是否正常，保证电力系统电网的安全运行，早期发现断路器的电气、机械、回路异常，提供了可靠的数据参考，从而提高了对断路器的运行管理水平。

模拟量采集功能：A、B、C三相每相采集分闸电流、合闸电流、储能电机电流、分合闸电压及机构行程共15路模拟量信号。

 数字量测量功能：测量及计算断路器动作时分、合闸动作时间，动作速度及能耗等信息。
 遥信开入功能：装置具备9路开入量信息采集功能（A、B、C三相的分、合、储能位状态信号）；
 状态指示功能：前面板指示灯指示断路器分闸、合闸、通信正常的状态；
 录波保存功能：可实现最大10组分、合闸电流曲线，储能电机电流曲线，分合闸电压曲线及机构行程曲线的保存及显示功能；

技术参数

六、HLDG-200  GIS综合监测单元

GIS综合在线监测包含GIS局放监测系统、 SF6微水密度在线监测、 SF6气体泄露在线监测、开关特性监测系统组成。各子系统通过485/以太网数据汇总至综合监测系统，综合监测系统分析数据，判断计算GIS的运行状态，并有预警及故障信号发出。

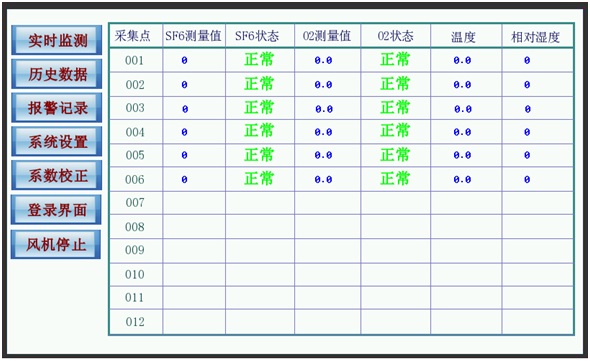

SF6气体泄露在线监测子系统

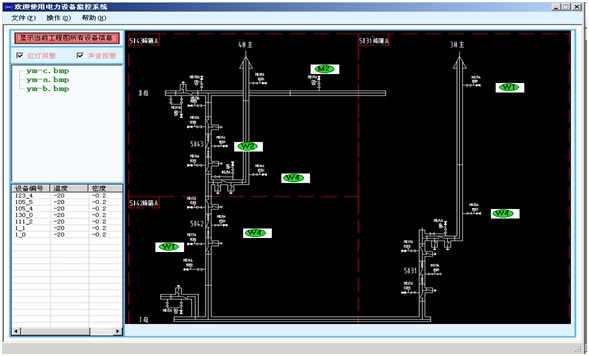

SF6微水密度在线监测子系统

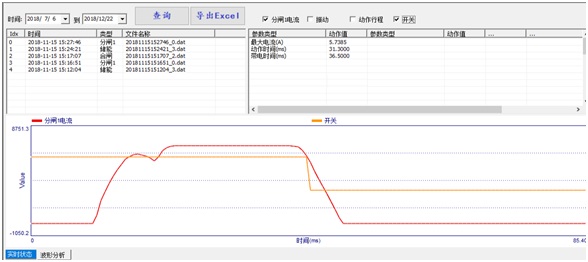

开关特性监测子系统
