LDZ1200轨道交通直流保护

轨道交通装置功能简述：

数字式直流牵引保护测控装置是在新一代微机继电保护软硬件平台基础上，吸收PLC图形化逻辑控制技术，同时结合地铁直流供电领域的特殊需求专门研制的。产品集保护、监测、逻辑控制、通讯、人机对话等多种功能于一体，具有抗干扰能力强、功耗低、功能强大、测量精度高、通讯接口丰富和录波功能强大等特点，可应用于直流供电系统中馈线柜和负极柜、轨电位的保护和控制场合。
产品整体达到国际先进水平，其核心技术为国内外首次应用，达到国际领先水平。

应用概述：

装置是新一代的微机型保护测控一体化继电保护装置，能为地铁、轻轨等直流牵引供电系统的馈线提供完善的保护、测量及控制功能。装置能很好地适应直流牵引供电系统中冲击性、移动性的负荷特点。可组屏安装，也可在开关柜就地安装。

功能描述：

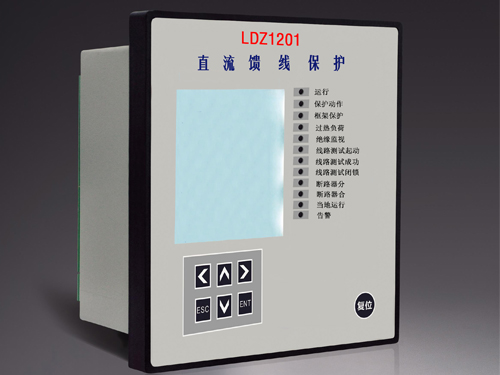

馈线柜：LDZ1201

电流速断保护，三段电流变化率保护​，三段电流增量保护，两段过流保护，过负荷保护，双边联跳​，自动重合闸，线路测试，直流断路器分合闸控制及防跳功能，电缆监测，故障录波、异常运行录波、事件记录​。

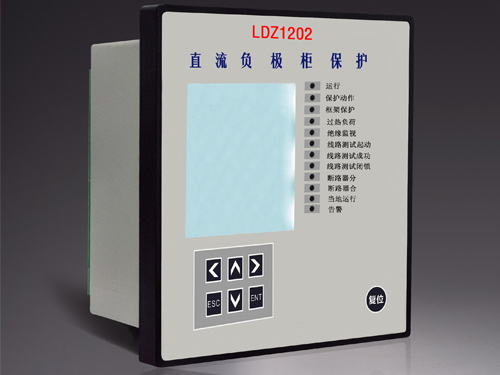

负极柜：LDZ1202

直流柜框架电压保护、直流柜正向过流保护、整流柜框架电压保护、整流柜正向过流保护、再生柜框架电压保护、框架故障未切除报警、框架电压、框架电流、负极总回流实时监测、故障录波、远方复归信号。

轨电位：​LDZ1203

钢轨对地过电压保护、电流越限报警、晶闸管故障报警、接触器失灵报警、触器连续合闸闭锁、事件SOE记录、故障录波、远方复归信号。
