产品组成： HLDT-101载气型多组分油色谱在线监测、HLDT-102自产载气多组分油色谱在线监测、HLDT-103光声光谱多组分在线监测、HLDT-104少组分油色谱在线监测、HLDT-105油阀式变压器局放监测、HLDT-106高频脉冲电流式变压器局放监测、HLDT-107变压器铁芯监测、HLDT-108套管绝缘监测、HLDT-109变压器绕组光纤测温、HLDT-110变压器振动监测、HLDT-100综合监测诊断单元。

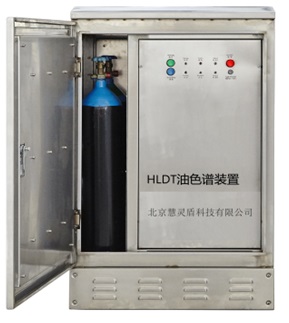

一、HLDT-101载气型多组分油色谱在线监测
HLDT-101变压器油色谱在线监测装置是北京慧灵盾科技有限公司适应电力行业发展需求，严格以国际电工委员会（IEC）标准及中国电力行业变压器油监测国家标准（GB）为研发依据，在传统色谱分析技术基础上经过不断的研究和完善，严格以国际电工委员会标准及中国电力行业变压器油监测国家标准为试验研发依据，结合国际色谱分析技术成果，吸收国内外油色谱在线监测装置的现场运行经验，研究开发的新一代油色谱在线监测装置产品。可同时进行单氢、多组份、全组份油中溶解故障气体的监测：如氢气(H2)、一氧化碳(CO)、甲烷(CH4)、乙烷(C2H6)、乙烯(C2H4)、乙炔(C2H2)。自动、快速地在线监测变压器等油浸式电力高压设备的油中溶解故障气体的含量及其增长率，并通过故障诊断专家系统早期预报设备故障隐患信息，避免设备事故，提高设备运行的可靠性。并通过对故障特性气体的分析诊断，及时捕捉变压器故障信息，科学指导变压器等油浸式电力高压设备运行检修。避免事故发生，减少重大损失，很大程度的提高了设备运行的可靠性。广泛适用于电力行业110KV及以上电压等级的电力变压器，电弧炉变压器，电抗器以及互感器等油㓎式高压设备的运行状态监测。
二、HLDT-102自产载气多组分油色谱在线监测
HLDT-102变压器油色谱在线监测装置是北京慧灵盾科技有限公司适应电力行业发展需求，严格以国际电工委员会（IEC）标准及中国电力行业变压器油监测国家标准（GB）为研发依据，在传统色谱分析技术基础上经过不断的研究和完善，严格以国际电工委员会标准及中国电力行业变压器油监测国家标准为试验研发依据，结合国际色谱分析技术成果，吸收国内外油色谱在线监测装置的现场运行经验，研究开发的新一代油色谱在线监测装置产品。可同时进行单氢、多组份、全组份油中溶解故障气体的监测：如氢气(H2)、一氧化碳(CO)、甲烷(CH4)、乙烷(C2H6)、乙烯(C2H4)、乙炔(C2H2)。自动、快速地在线监测变压器等油浸式电力高压设备的油中溶解故障气体的含量及其增长率，并通过故障诊断专家系统早期预报设备故障隐患信息，避免设备事故，提高设备运行的可靠性。并通过对故障特性气体的分析诊断，及时捕捉变压器故障信息，科学指导变压器等油浸式电力高压设备运行检修。避免事故发生，减少重大损失，大大的提高了设备运行的可靠性。广泛适用于电力行业110KV及以上电压等级的电力变压器，电弧炉变压器，电抗器以及互感器等油㓎式高压设备的运行状态监测。载气可配载气发生器自产。
三、HLDT-103光声光谱多组分在线监测
1、产品概览
本产品采用芬兰进口的光声光谱核心模件，全球领先技术，具备优异的性能以及可靠的质量，代表了变压器在线监测的新一代产品。
2、功能特点
使用光声光谱技术的9组分油中溶解气体分析
精确、可靠、并经现场验证
无需载气或标气等耗材
业内领先的技术参数
嵌入式网页服务器及软件
通过安全、灵活的网页访问方式与设备进行通讯并控制设备
包含为智能手机或平板电脑设计的强大软件
为离线浏览提供额外的PC软件
与资产管理系统完全兼容
全集成式彩色液晶触摸显示屏
可进行现场分析及绘图
易于导向式控制设备
以网页方式提供帮助及通讯
为当代资产管理人员提供灵活多变的通讯及输入输出选项
为第三方监测设备提供数据接口
标配变压器负载及温度监测依据工业标准进行坚固、模块化设计
四、HLDT-104少组分油色谱在线监测
变压器油中溶解气体在线监测（单组份原理）
变压器油色谱监测装置（单组分原理）测量以H2含量为主的H2、CO、C2H4、C2H2混合气体浓度及微水含量。它适用于只检测油中气体含量和趋势，不要求做全组分气体在线色谱分析的场合。
系统组成部分
变压器油色谱在线监测系统由变压器油中气体在线监测装置及后台监控管理软件两部分组成。
装置可脱离后台监控管理软件单独运行，也可选配后台监控管理软件组成在线监测联网系统。
原理介绍
变压器油色谱在线监测系统能够连 续监测运行变压器油中的氢气、一氧化碳、乙炔、乙稀等混合气体的含量，以达到检测潜伏性故障的目的。
技术参数
取样口设在装置外部，方便取油样。
传感器零漂移，自动校正。
免维护运行，无需定期更换耗材。
无需铺设通讯电缆，可实现GSM无线联网功能。
液晶显示及人体感应开关。
现场装置结构设计新颖，具防雷、防雨、防潮、防高温功能。
一体化装置设计理念，装置可脱离后台计算机单独运行。
五、HLDT-105油阀式变压器局放监测
HLDT-105型局放在线监测装置为变电站变压器局放实时在线监测装置，主要适用于110kV及以上电压等级的数字化变电站的局放在线监测、分析、远程报警等，实现变电站检修数字化。
技术参数
1、数据处现单元（局放IED）
序号参 数范 围
1频率范围300MHz～2000MHz
2灵敏度10pC
3放大器增益≥50dB
4动态范围-90～10dBm
5测量范围0.5pC～10000pC
2.超高频（UHF）传感器
序号参 数范 围
1频率范围300～2000MHz
2传感器感应度10pC
3阻抗匹配50[Ω]
4安装方式内装型；外装型
5输出接头N型
软件系统
该在线监测系统应用程序软件，采用windows通用菜单界面，方便用户操作。软件实现了对于变压器的局部放电测量及分析等一系列功能。主要功能有：监测结果显示、监测参数设置、数据分析及超限报警、数据保存及历史查询、密码设置及更改、谱图保存以及基于局域网的远程访问等功能。
ａ）监测显示功能
ｂ）参数设置功能
ｃ）数据分析功能和报警功能
ｄ）数据保存及历史查询功能
ｅ）基于IP的控制、采集、显示及文件管理功能
ｆ）其它功能
六、HLDT-106高频脉冲电流式变压器局放监测
HLDT-106型局放在线监测装置为变电站变压器局放实时在线监测装置，主要适用于110kV及以上电压等级的数字化变电站的局放在线监测、分析、远程报警等，实现变电站检修数字化。
技术参数
1、数据处现单元（局放IED）
序号参 数范 围
1频率范围300MHz～2000MHz
2灵敏度10pC
3放大器增益≥50dB
4动态范围-90～10dBm
5测量范围0.5pC～10000pC
2.高频脉冲电流传感器HFCT传感器
序号参 数范 围
1频率范围300～2000MHz
2传感器感应度10pC
3阻抗匹配50[Ω]
4安装方式内装型；外装型
5输出接头N型
软件系统
该在线监测系统应用程序软件，采用windows通用菜单界面，方便用户操作。软件实现了对于变压器的局部放电测量及分析等一系列功能。主要功能有：监测结果显示、监测参数设置、数据分析及超限报警、数据保存及历史查询、密码设置及更改、谱图保存以及基于局域网的远程访问等功能。
ａ）监测显示功能
ｂ）参数设置功能
ｃ）数据分析功能和报警功能
ｄ）数据保存及历史查询功能
ｅ）基于IP的控制、采集、显示及文件管理功能
ｆ）其它功能
七、HLDT-107变压器铁芯监测

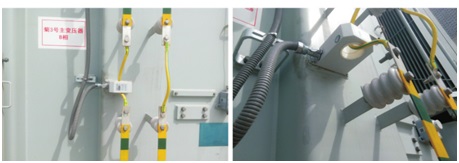

HLDT-107变压器铁芯接地电流在线监测是一套针对高压变压器铁芯接地及夹件电流实施在线监测及诊断的完整解决方案，适应于110KV及以上电压等级的电力变压器，牵引变压器的铁芯接地及夹件的电流监测。主要由电流传感器、就地采集单元、后台分析系统等部分组成，实时监测数据通过处理分析后通过局域网传送到主站，满足国网或南网61850通讯规约。
系统组成：
电流传感器
本系统所使用的泄露电流传感器采用零磁通补偿的原理，具有极强的抗干扰能力。泄漏电流传感器安装在变压器铁芯、电抗器的铁芯和夹件的接地排上，监测铁芯和夹件的泄漏电流。而传输数据的屏蔽双绞线一端连接数据采集柜，另一端采用航空插头与传感器本体连接。
数据采集装置
数据采集装置的作用是将泄漏电流传感器采集到的模拟信号转化为数字信号。如果电流异常，系统将通过发声装置实现就地声音报警。数据采集器采集的数据通过RS-485电缆或屏蔽双绞线将数字信号传递到主站。自带键盘操作和液晶显示，可就地设定和报警。
后台软件
该系统运行一段时间之后，通过趋势分析，可以判断变压器铁芯接地状况，发现一些潜在的设备故障情况，为电气设备维护人员提供检修依据。主要包括实时数据、历史数据、历史曲线、报警记录、操作记录、设备信息、故障诊断等功能。
八、HLDT-108变压器套管绝缘监测
HLDT-108变压器套管在线检测装置用于主变三相套管的介损连续测量。本装置为一体化结构，采用傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示。
变压器套管在线检测装置用于主变三相套管的介损连续测量。本装置为一体化结构，采用傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示。
准确度 Cx: ±（读数×1%±2pF）
tgδ: ±（读数×1%±0.0005）
抗干扰指标 在电流谐波达到50%时仍能达到上述准确度
电容量范围 3-700pF
tgδ范围 不限，分辨率0.001%
末屏电流范围 0mA～30mA
PT电压范围 0v～250V
报警设定 报警根据用户要求设定
数据存储 可存储两年以上的数据
保护电路 浪涌电流保护
输入电源 180V～270VAC，50Hz/60Hz±1%
环境温度 -20℃～70℃
九、 HLDT-109变压器绕组光纤测温
HLDT-109变压器绕组光纤测温通过提供关键温度数据支持智能电网计划资产管理消除温度监测设备的校准和维护。用于测量变压器绕组实时热点和激活的冷却系统的控制。这允许变压器在过载条件下在安全负载能力下的佳操作。
变压器绕组温度光纤控制器提供许多可靠且经过验证的功能，被认为是电力公用事业行业中变压器绕组的光纤温度测量标准。光纤测温技术是使用寿命的LED光源，以激活传感器使用。采用加固型探头，是业内很坚固的探头，无需在变压器的使用寿命内进行校准。
优点
· 防止超载
· 使用实际绕组热点温度激活冷却系统
· 利用无漂移，无校准的业界领先的加固探头
· 所有频道每隔1分钟保留数据
· 利用最多六个客户特定继电器功能的报警状态指示器
特征
· 基于先进的光纤测温技术的探头，不受电磁干扰和高压的影响
· 直接，实时，准确地测量变压器绕组
· 探头无需在变压器的使用寿命内进行校准
· 最多可提供多个通道
· 可选的油箱壁转接板，带有穿通装置
十、HLDT-110变压器振动监测
电力变压器绕组和铁芯的振动引起了整体的振动。当绕组的压紧力下降时，变压器整体的振动特性也将发生变化。因此可以从箱体的振动中分析得出绕组的预紧情况。电力变压器绕组振动及预紧力在线监测系统采用多通道在线式数字振动检测系统进行电力变压器振动信号的现场采集并就地端处理，随后可通过通讯接口导入安装有专用分析、诊断软件的用户计算机做进一步分析。
系统特征
• 通过变压器振动分析实现绕组及铁芯预紧力状态评估；
• 选取变压器本体油箱上2-6个位置作为振动检测点；
• 分别采集设备空载和负载时的振动特性；
• 信号频率范围：10-2,000Hz；
• 信号分析范围：100-1,000Hz；
• 振动信号频谱分析；
• 绕组预紧力状态的评估结果将以相对值方式显示；
• 也可用于变压器油泵振动分析；
振动传感器技术参数
轴向灵敏度：500mv/g (20±5℃)
测量范围(峰值)： ± 80g
最大横向灵敏度：≤ 5%
频率响应( 见频响曲线 0.5dB)： 0.1~10,000 Hz
安装谐振频率：20,000 Hz
极性(加速度方向从底部到传感器)： 正向
工作温度范围：- 40~ +120℃
冲击极限：3,000 g
工作电压(恒流源)：-18~ -30 V(DC)
工作电流： 2~10 mA
最大输出信号(峰值)：≤ 8V
噪声：< 4 mg
输出阻抗：< 100Ω
直流偏置电压： -12 ±2 V
两芯信号地与外壳间电阻：≥ 108Ω
瞬态温度：8mg/℃ (0.3Hz)
磁灵敏度：1g/T
基座应变：0.2mg/μ ε
重量：80 g
壳体材料：不锈钢
安装： M6螺纹
敏感材料：PZT-5
结构设计： 剪切
输出方式 ：顶端 M12×1；两芯插座

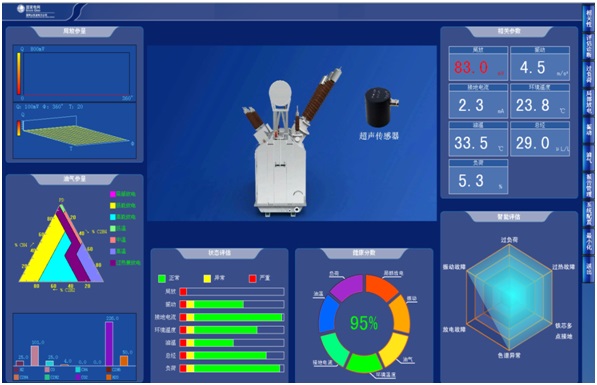

十一、HLDT-100变压器综合监测诊断单元
作为电力系统中最重要的设备之一，变压器的“健康状态”直接影响电网的安全稳定运行。目前，国内外变压器状态监测手段通常是单一检测，例如，例行试验、带电检测以及针对变压器油中气体、局部放电、振动等状态量的单一在线监测等，这种设备功能单一，结构简单，成本较高，尤其不能实现多种状态量融合的综合监测；获取的数据只能依靠有经验的技术人员做出经验性判断，易造成误诊，难以实现变压器健康状态的智能化精准诊断；经验性诊断结果实现变压器的病后检修，无法实现变压器的病前预防。本系统为变压器主动式健康状态评估系统，完全满足国家电网公司变电设备在线监测系统通用技术条件、技术规范等技术规范。系统采用先进的检测技术、数字化技术、嵌入式计算机技术、高速以太网通信技术以及状态评估诊断技术对变电设备进行实时监测。该系统不仅成本低廉，而且实现了变压器健康运行多状态量融合的综合监测、数据驱动型诊断和病前预防型的主动式运维，切实保障了电网安全运行。
主要包括数据获取、数据传输、数据分析及健康评估。
数据获取模块能够同时获得变压器超高频和超声局放、铁心接地电流、温度、油色谱、负载率等多种状态量数据，并对数据进行标准化、规范化上传。可充分利用“大数据、云计算、物联网和移动网络”进行数据融合、分析，同时优化各状态量的权重，实时动态评估变压器健康指数，实现超前预警及主动运维。
