三、LDK-303开关柜动作特性在线监测

断路器机械特性在线监测系统适用于各厂矿、企业、发电厂、变电站中电压等级为35kV及以下的开关柜设备，主要对断路器的分合闸位置指示、分合闸线圈电流波形、储能电动机电流波形、分合闸时间速度行程、动作次数等实时监测和运算处理。在断路器运行异常时记录变化的参数量，从而分析判断断路器的电气与机械特性是否正常，保证电力系统电网的安全运行，早期发现断路器的电气、机械、回路异常，提供了可靠的数据参考，从而提高了对断路器的运行管理水平。

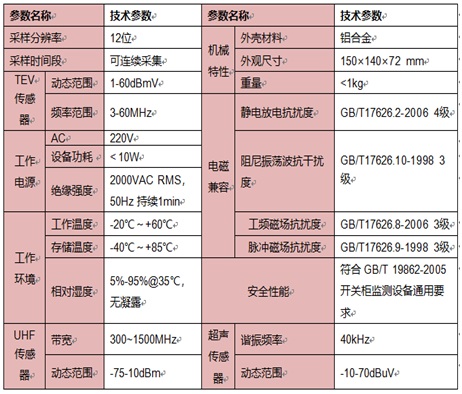

技术参数

四、LDK-304开关柜感应取电无线测温在线监测

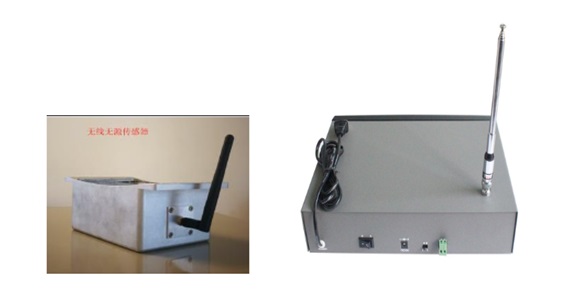

根据当前用电负荷迅速增长的情况和电力工业技术发展的要求，高压开关正在向自诊断、智能化的方向发展，从定期检修转向状态检修。本系列产品采用无线通讯技术，实现了高压开关柜触头及接点、刀闸开关、高压电缆中间头等设备的温度监测温，满足了状态检修的要求。
 感应取电无线测温在线监测是一整套十分先进、实用的适用于高中低压开关的电气节点无线测温装置。本装置集无线温度测量、数据记录、数据分析和控制功能于一体，可实现对电气节点温度的实时监控，通过后台数据上传，可方便快捷的了解各电气节点的温度情况。

产品安全性：

1、测温系统产品的安全性：该系列产品采用无线方式实现温度在线监测，温度传感器直接安装在高压电器设备上，温度传感器采样到的温度数据通过无线电波的方式传送出来，从而实现了高压的彻底隔离。保证了产品应用的安全。

2、杜绝因高压设备温度过高导致的安全事故，保证电器设备系统的安全运行和企业的安全生产。

产品简单灵活性：

1、产品安装使用简单，有各种型号的适用于不同场合的温度传感器，传感器的安装不会影响或降低设备的安全性能。

2、我公司开发了各种应用场合的产品，多种组网方案，可方便不同客户的需求。

3、根据客户的具体需求，公司可专门针对性的设计相应的方案。

电力行业应用：

运行中的电气设备通常工作在高电压和大电流状态，设备中存在的某些缺陷会导致设备部件的异常温度升高。温度过高可能会引起燃烧、爆炸甚至设备损坏或质量事故。无线测温可以实时监测开关柜等电气设备的故障多发点，可以及时有效的控制电气事故的发生。

①、高压开关柜动触头、静触头、电缆触头等温度在线监测；

②、低压开关柜触头、电缆接头等温度在线监测；

③、电容器；断路器、隔离开关等温度在线监测；

④、电机出线盒电缆接头等温度在线监测；

五、LDK-305  开关柜RFID射频取电测温在线监测

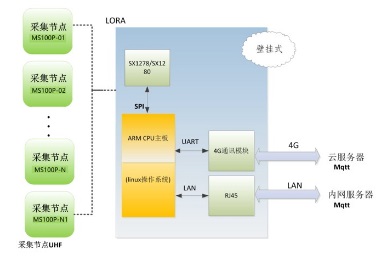

本系统提供一种基于-RFID技术的电力设备在线实时测温监控系统，包括若干开关柜，所述开关柜的待测温位置分别安装有多个测温标签，所述测温标签包括基于RFID通信的温度传感器；多个开关柜形成一组，一组开关柜设有一个监控主机和数据采集器，所述监控主机包括读卡器，同一组内的测温标签均与数据采集器相连，所述读卡器与数据采集器相连以用于读取数据采集器所采集的数据；所述监控主机通过通信网络与后台服务器相连。

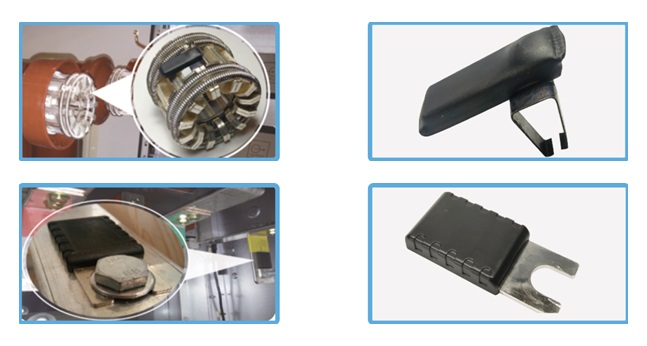

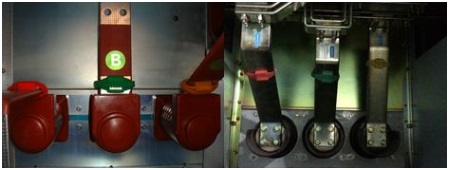

动触头与母排结合部是温度异常事故的主要部位，特殊设计了卡扣型测温标签与音叉型测温标签，可直接安全紧固的连接在动触头与母排螺栓处，通过放置在母线室的天线与仪表室的阅读器，实时监控待测点的温度数据。

系统特点：

（1）统一的无源无线空中接口平台，扩展性强；

（2）测温范围宽精度高；可耐受超过220℃高温环境；

（3）抗金属设计满足金属表面测温；

（4）使用寿命超过10年；运维成本低；

（5）满足广泛的工业领域应用；安装调试方便；

（6）实时实效，稳定可靠；

六、LDK-306  开关柜真空度在线监测

真空断路器真空度的在线监测装置是真空断路器真空度在线监测的一种有效手段,它能在真空断路器正常工作时进行分析和诊断,根据监测结果可有计划地安排、实施正确的维护方案。

在线监测装置能够24小时在线监测，采用非接触式微波传感技术，使用无源传感技术检测微波信号，捕捉真空断路器运行状态下真空度异常时的特殊反馈信号，无须停电维护，真正意义上实现了VCB在线监测功能。通过硬件和软件的有效配合，成功避开了磁场、电场、电弧等各种干扰信号，做到事故预警，解决了真空泄露导致的开关爆炸问题。

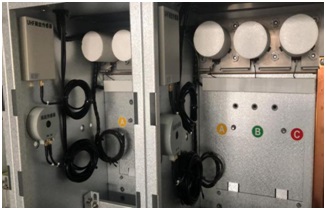

由安装在真空断路器现场的天线传感器检测到屏蔽罩周围的反馈信号电场的变化，通过信号输送通道和相应的滤波，放大以及转换器件将相关数据送达中央程序处理器（CPU）进行判断处理。

系统特点：

灵敏度：精度0.01PA；

特点：小于1W；

信号检测：非接触式微波传感；

外部信号输出：信号输出，接点输出由继电器自保持，通过复归信号打开；

手动自检功能：带有手动自检功能，对装置进行完成回路的自检。按下装置正面的“自检”按钮开始自检，自检的实验信号由装置闭环自产，从输入部分叠加，效果和输入检测信号相同；

实时自检功能：装置实时对信号发生回路、信号反馈回路、AD采样、开出等重要回路进行自检；

装置失电告警：装置电源消失时，装置单独接点输出。

七、LDK-307  开关柜光纤测温在线监测

随着电网的发展和装备技术的提高，密封式10kV、35kV系统开关柜在电网中已大量使用，小型化、紧凑化的设计以及用电环境的变化，使得开关柜内部过热现象已成为开关柜使用中的常见异常状态，因此在一些负荷较重的线路中，普遍存在开关柜内各主导流部位温升超标的问题。

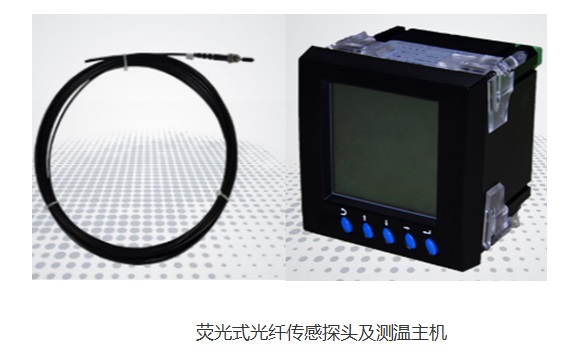

本系统采用先进的荧光光纤温度传感技术，具有耐高温、不受电磁干扰、本质安全、长期可靠、易扩展等优点，对发电及供电系统的发电机、高压开关柜、环网柜、室外及地下电缆接头等监测点的温度进行实时在线监测。由荧光式光纤传感探头及测温主机组成，测温主机可就地显示及报警，嵌入式安装在开关柜面板上，也可通过485或无线把数据送至上位机。

产品特点：

1.就地同步测量、数字传输，各个测量单元使用数据总线进行数据传输，故可方便地排除外部变化对监测结果的影响，使各个被测设备的监测数据之间具有可比性；

2.数据浏览界面人性化，从方便用户使用系统的角度设计监视界面；

3.采集频率高，精度高，能够根据用户设定采集数据；

八、LDK-300  开关柜在线监测综合诊断系统

高压开关柜是电力系统中非常重要的电气设备。现代电力系统对电能质量的要求越来越高，相应地对高压开关柜的可靠性也提出了更高的要求。同时，随着传感器技术、信号处理技术、计算机技术、人工智能技术的发展，使得对开关柜的运行状态进行在线监测，及时发现故障隐患并对累计性故障做出预测成为可能。它对于保证开关柜的正常运行，减少维修次数，提高电力系统的运行可靠性和自动化程度具有重要意义。

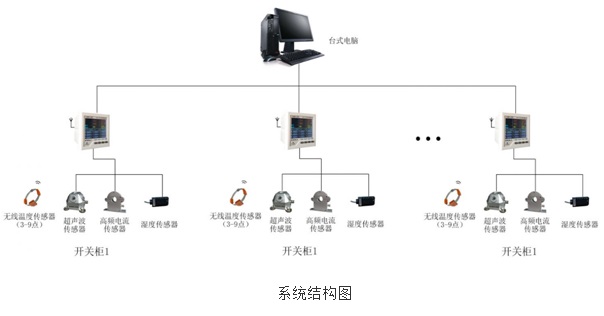

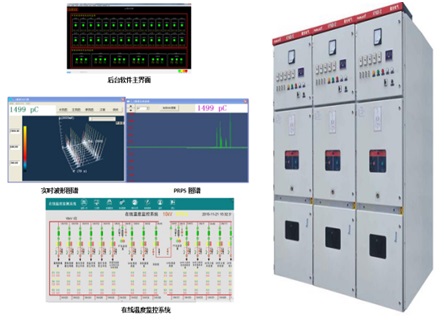

本系统主要针对电力开关柜电气设备开发的综合在线监测诊断系统，对开关柜内母排、触头、电缆接口等进行温度监测，对开关柜局部放电监测，对真空断路进行真空度监测，对断路器机械特性在线监测。各个监测功能单元将开关柜内对应传感器接收到的信息数据传送给后台监测平台。后台系统通过诊断模型计算并对开关柜故障进行判断和预警处理。用户可以根据诊断结果制定检修方案，为状态维修提供依据。

系统功能：

1）可对开关柜内部的金属尖端、毛刺等缺陷进行预警。

2）可对开关柜由于绝缘缺陷和老化造成绝缘内部气隙形成的气隙放电提前预警。

3）可对开关柜绝缘子表面脏污等缺陷进行预警。

4）可对高压接触不良，包括高压母线连接处、高压开关主电路触头、断路器触头等缺陷进行预警。

5）可对柜体内部存在悬浮金属颗粒进行预警。

6)可对开关柜过热故障进行预警。
