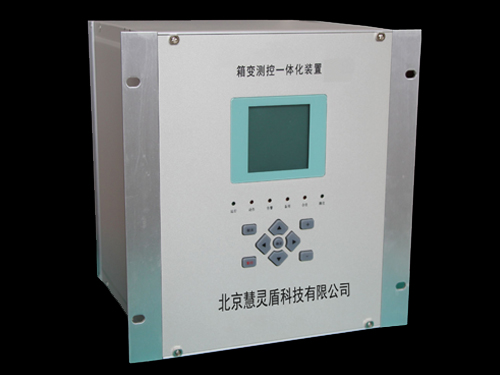

LDX1100箱变测控

箱变测控: LDX1101

箱变智能监测装置用于光伏/光伏箱变的模拟量采集、非电量保护、远方控制和通讯功能。实现升压站对光伏箱变的远程管理和自动化监控，满足光伏电场箱变的“无人值班，少人值守”的运行管理方式。

功能描述：

加强型单元机箱按抗强振动、强干扰设计,特别适应于恶劣环境,采用OLED显示屏技术适用于光伏电场-40℃～70℃的宽温工作环境；

装置的集成电路全部采用工业品或军品，使得装置有很高的稳定性和可靠性。满足光伏电场无人值守运行的要求；

装置采集变压器低压侧两组各侧的三相电流、三相电压、频率、功率因数、有功功率、无功功率、有功电度、无功电度用于综自系统的遥测；

装置设置了多路开关量输入功能，可采集负荷开关位置、低压断路器位置信号，低压隔离开关熔断器组位置信号，小空开位置信号，熔断器熔断信号，箱变门开关信号等普通开关量信号；也可实现重瓦斯动作跳闸、轻瓦斯动作告警、SF6 气压异常报警、变压器高温报警、变压器超高温跳闸、变压器油位低等非电量保护；

装置设置RS485 通信接口，采用MODBUS 通信规约。
